SWC-WD型無伸縮短式萬向聯軸器
發布于：2016-11-28
隸屬于：萬向軸
SWC-WD型萬向聯軸器 特點及應用場合：聯接兩個不同軸線的軸系傳動，不能緩沖、減振，采用整體叉頭結構，軸承固定不用螺栓，避免了螺栓松動斷裂，便于維修，延長使用壽命，可靠性高，承載能力大、傾角大，可在β≤5°～25°工況下工作。適用于軋鋼機械、起重運輸、工程機械、石油機械及其他重型機械，為滿足不同安裝型式要求，有七種結構型式：
BH型--標準伸縮焊接型；
BF型--標準伸縮法蘭型；
DH型--短伸縮焊接型；
CH型--長伸縮焊接型；
WH型--無伸縮焊接型；
WF型--無伸縮法蘭型；
WD型--無伸縮短型；
|

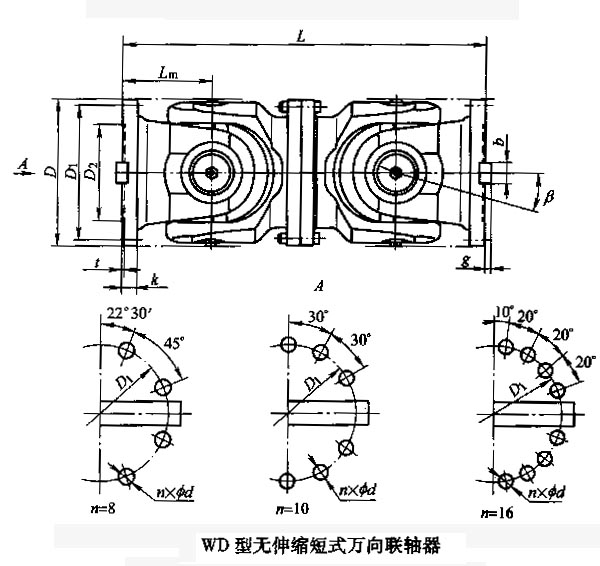

WD型十字軸式萬向聯軸器基本參數和主要尺寸 (JB/T 5513-91) mm
|
型號 |
回轉直徑
D |
公稱轉矩
Tn
kN.m |
疲勞轉矩
Tf
kN.m |
軸線折角
β |
尺寸 |
轉動慣量 |
質量 |
|
L |
Lm |
kg.m2 |
kg |
|
SWC180WD |
180 |
12.5 |
6.3 |
≤25 |
440 |
110 |
0.145 |
52 |
|
SWC225WD |
225 |
40 |
20 |
≤15 |
480 |
120 |
0.355 |
82 |
|
SWC250WD |
250 |
63 |
31.5 |
≤15 |
560 |
140 |
0.831 |
127 |
|
SWC285WD |
285 |
90 |
45 |
≤15 |
640 |
160 |
1.715 |
189 |
|
SWC315WD |
315 |
125 |
63 |
≤15 |
720 |
180 |
2.820 |
270 |
|
SWC350WD |
350 |
180 |
90 |
≤15 |
776 |
194 |
4.791 |
370 |
|
SWC390WD |
390 |
250 |
125 |
≤15 |
860 |
215 |
8.229 |
524 |
|
SWC440WD |
440 |
355 |
180 |
≤15 |
1040 |
260 |
15.32 |
798 |
|
SWC490WD |
490 |
500 |
250 |
≤15 |
1080 |
270 |
25.74 |
1055 |
|
SWC550WD |
550 |
710 |
355 |
≤15 |
1220 |
305 |
46.78 |
1524 |
|
SWC620WD |
620 |
1000 |
500 |
≤15 |
1360 |
340 |
83.76 |
2120 | |
