ZLL(LZZ)彈性柱銷聯軸器特點及應用場合：本聯軸器已列為國家標準GB4323-84適用于聯接兩同軸線的傳動軸系：具有一定補償兩軸相對偏移和一般減震性能、工作溫度為-20～+70℃，傳遞公稱扭矩為6.31～16000N.m。
彈性套柱銷聯軸器，具有減震、耐磨等性能，結構合理，維修方便，零件數量少，適用性強等特點。可用于正反轉變化多、變載荷、起動頻繁的高速轉動。多年來，已被各種機械聯接所采用。軸孔型式有圓柱形(Y)、圓錐形(Z)和短圓柱形(J)。軸孔和鍵槽按國家標準GB3852-83《聯軸器軸孔和鍵槽形式及尺寸》的規定加工。
半聯軸器采用鑄鋼ZG35Ⅱ。彈性套采用合成橡膠、聚胺脂橡膠制成。
本標準聯軸器，已批量生產。保證質量，價格合理，供用戶廣泛采用。并可根據用戶需要接受非標準訂貨。

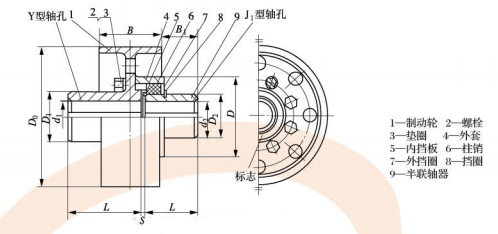

ZLL型帶制動輪彈性柱柱銷齒式聯軸器基本參數與主要尺寸 mm
|
型號 |
公稱轉距
Tn /N.m |
許用轉速[n]
r/min |
軸孔直徑 |
軸孔長度 |
D0 |
D |
B |
轉動慣量
kg.㎡ |
質量
kg |
|
Y,J1 |
|
d1,d2 |
L、L1 |
|
ZLL1 |
250 |
4000 |
16-38 |
42-82 |
160 |
98 |
68 |
0.022 |
7 |
|
ZLL2 |
630 |
3800 |
25-48 |
62-112 |
200 |
124 |
85 |
0.063 |
12.6 |
|
ZLL3 |
1600 |
3000 |
40-70 |
84-142 |
250 |
166 |
105 |
0.24 |
30.4 |
|
ZLL4 |
4000 |
2400 |
50-75 |
84-142 |
315 |
214 |
132 |
0.65 |
52.4 |
|
ZLL5 |
6300 |
1900 |
60-95 |
107-172 |
400 |
240 |
168 |
1.63 |
81.3 |
|
ZLL6 |
10000 |
1500 |
70-120 |
107-212 |
500 |
280 |
210 |
4.4 |
139.8 |
|
ZLL7 |
16000 |
1200 |
80-130 |
132-252 |
630 |
330 |
265 |
12.8 |
257 |
|
ZLL8 |
25000 |
1050 |
90-150 |
132-252 |
710 |
370 |
298 |
20.9 |
331 |
|
ZLL9 |
31500 |
950 |
100-170 |
167-302 |
800 |
384 |
335 |
33.5 |
424 | |
